錶面直徑 |
Ø 4" (100mm) |
|
錶殼 |
不銹鋼304 IP45 |
|
鏡面 |
安全玻璃 |
|
指針 |
鋁 , 黑色 & 紅色 |
|
刻劃銘版 |
鋁 , 白底黑字 ＜特殊要求可訂製＞ |
|
接續口 |
1/2"NPT ; G1/2" ; M20 x 1.5 公牙 底接 175系列 ---不銹鋼316 ; 176系列--- 銅合金 |
|
主要結構 |
巴登管 175系列---不銹鋼316 ; 176系列--- 銅合金 |
|
機芯零件 |
175系列---不銹鋼316 ; 176系列--- 銅合金 |
|
精度 |
滿刻度的 ±1.5% ( 若量程為0-1bar, 則為滿刻度的 ±2.5% ) |
|
最大耐壓 |
二端壓力皆不能超過滿刻度 |
|
操作溫度 |
環境: -20℃ ~ +60℃ 介質: 175系列--- +100℃以內 ; 176系列--- +60℃以內 |
|
刻劃範圍 |
0/1 bar (kg/cm2) ~ 0/60 bar (kg/cm2) ＜其他單位, 例如psi, MPa, kPa…可訂製＞ |

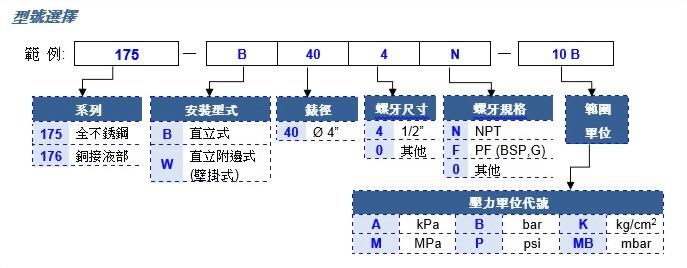

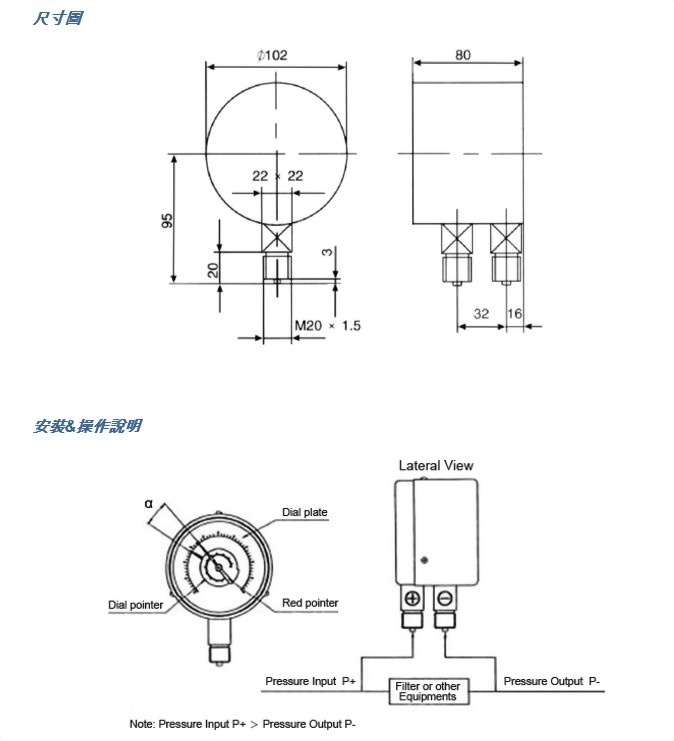

u 盤面最大刻度值即為最大耐壓值。
u 小表盤(差壓值)最大刻度為大表盤最大刻度的1/2。
u 建議使用的差壓值△P(= P+ — P-)為盤面的1/2 ~ 1/3最佳，△P最好不要小於全刻度的1/10，差壓值過小的話，讀值不易。
u 紅針指示P+壓力值；盤針指示P- 壓力值。
u 紅針和盤針可以形成夾角α於小盤的刻度上直接讀值差壓值，也可以將紅針和盤針的指示值相減得到差壓值 ( △P= P+ — P- )。
u 安裝時，標示⊕接頭，請連接輸入壓力P+；標示接頭，請連接輸出壓力P-。
量測介質為氣體或液體皆可，僅適合於室內環境使用。
175/176系列差壓錶適用於對二個相同或不同壓力源進行測量，並可分別指示此二個壓力值及差壓值。175系列適用於無結晶性、無黏稠性、不侵蝕不銹鋼之無雜質氣體及液體；176系列適用於無腐蝕性、無結晶性、無黏稠性之無雜質氣體及液體。此儀錶是由二套獨立的測量結構及指示裝置所組成，二個壓力數據分別由紅針及黑針指示於大刻度盤上，同時中間的小刻度盤顯示出二個壓力數據的差值。
