以下請選擇您要詢問的產品規格：
| *錶徑: | |
| *接續口: | |
| *差壓量程: | |
| *接點/輸出: | |
| *電氣接口: | |
| 選項: |
|
錶面直徑 |
Ø 4”(100mm) |
|
錶殼 |
密閉防水IP66壓鑄鋁合金烤藍色漆(標準) ; SS316(選項) |
|
接續口 |
左右二端1/4"NPT母牙 ; 1/2”NPT母牙 SS316 |
|
接液部 |
膜片Viton, 其他零件SS316 |
|
精度 |
±2%F.S. (升壓狀態下) |
|
靜壓 |
200kg/cm2以下 (左右高低壓端同時有壓力進入的狀況下) |
|
操作溫度 |
80℃以下 |
|
接點閞關 |
一組SPDT微動開關 |
|
輸出訊號 |
4-20mA類比, 二線式, 電源供應DC24V |
|
電氣接口 |
1/2"NPT母牙(標準) |
差 壓 量 程

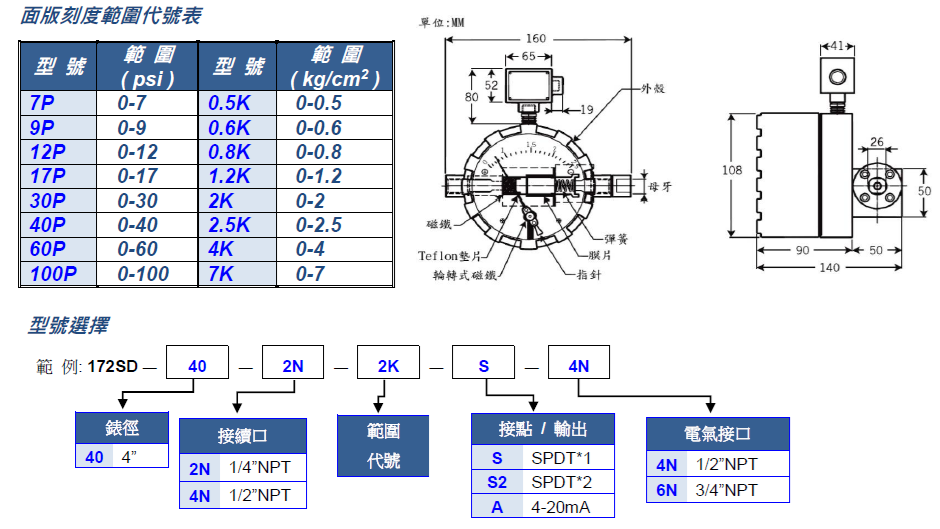

尺 寸 圖
172SD系列差壓錶主要結構由彈簧，膜片與磁鐵所組成，指針指示左右二側高低壓力源之壓差值，適用於無結晶性、無黏稠性、不侵蝕不銹鋼之氣體及液體，不銹鋼錶殼密閉防水，可安裝於戶外。裝置微動開關作壓力控制或類比訊號4-20mA輸出作遠端監測。
