額定值

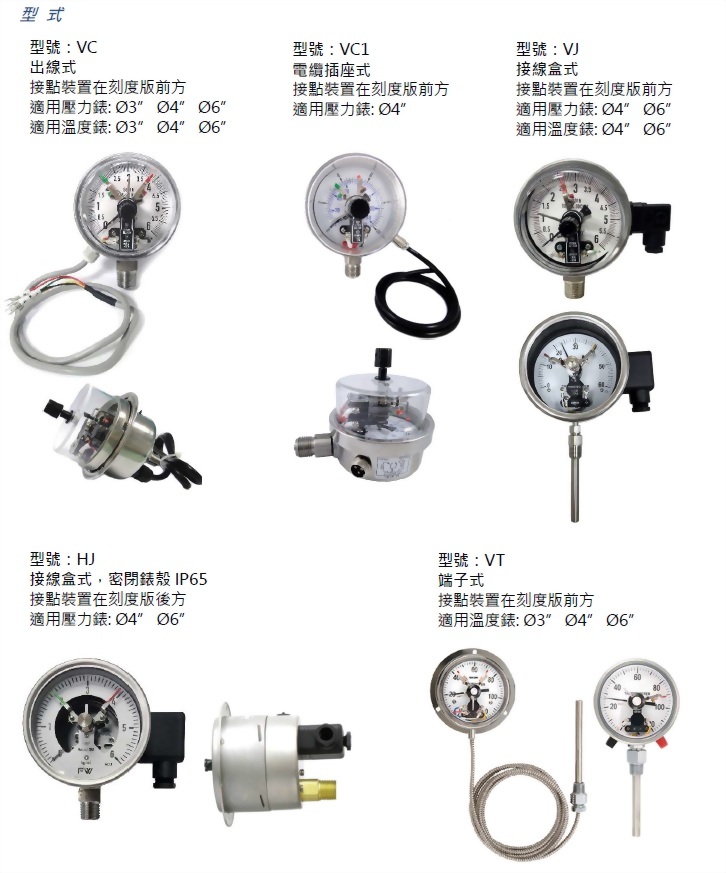

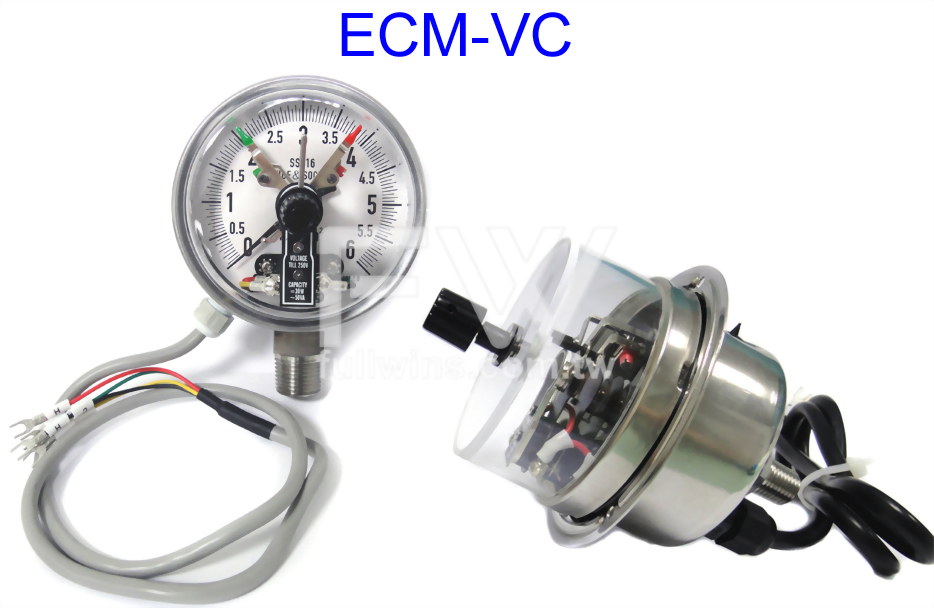

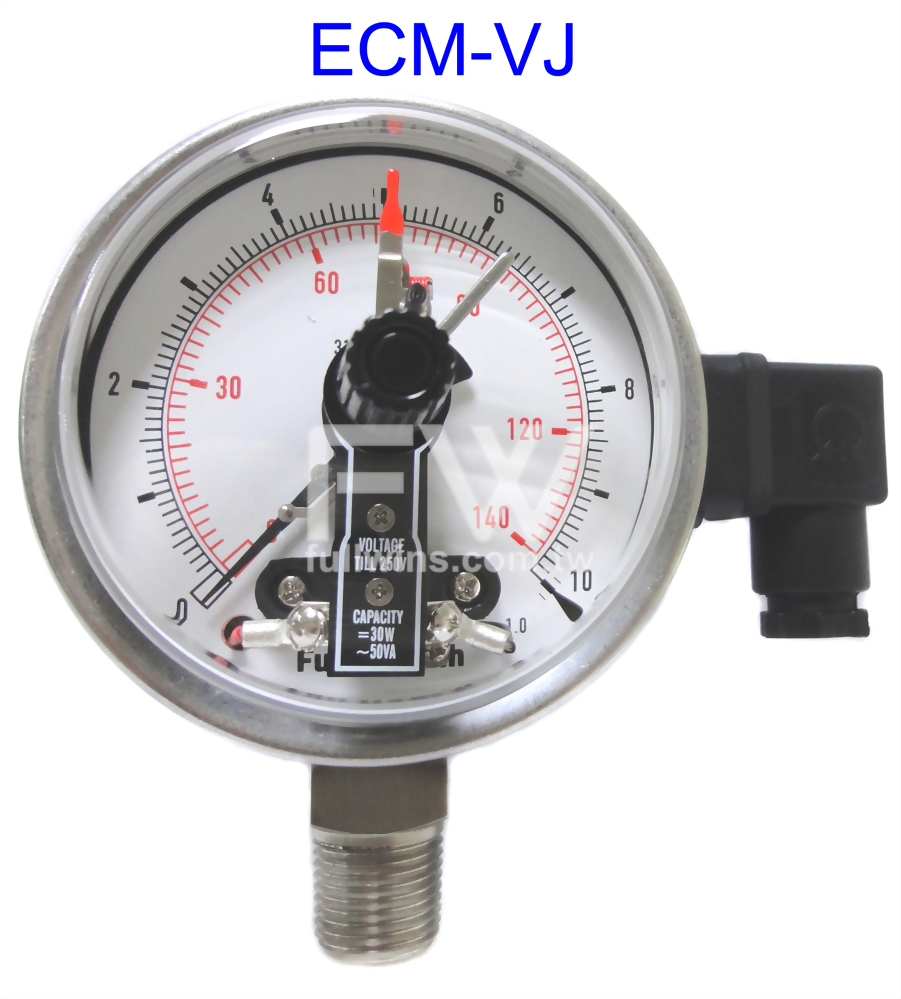

型號VC、VC1、VJ、VT
最大電壓
250 V
負載電流
< 0.3 A
開關功率
30W / 50VA
額定值

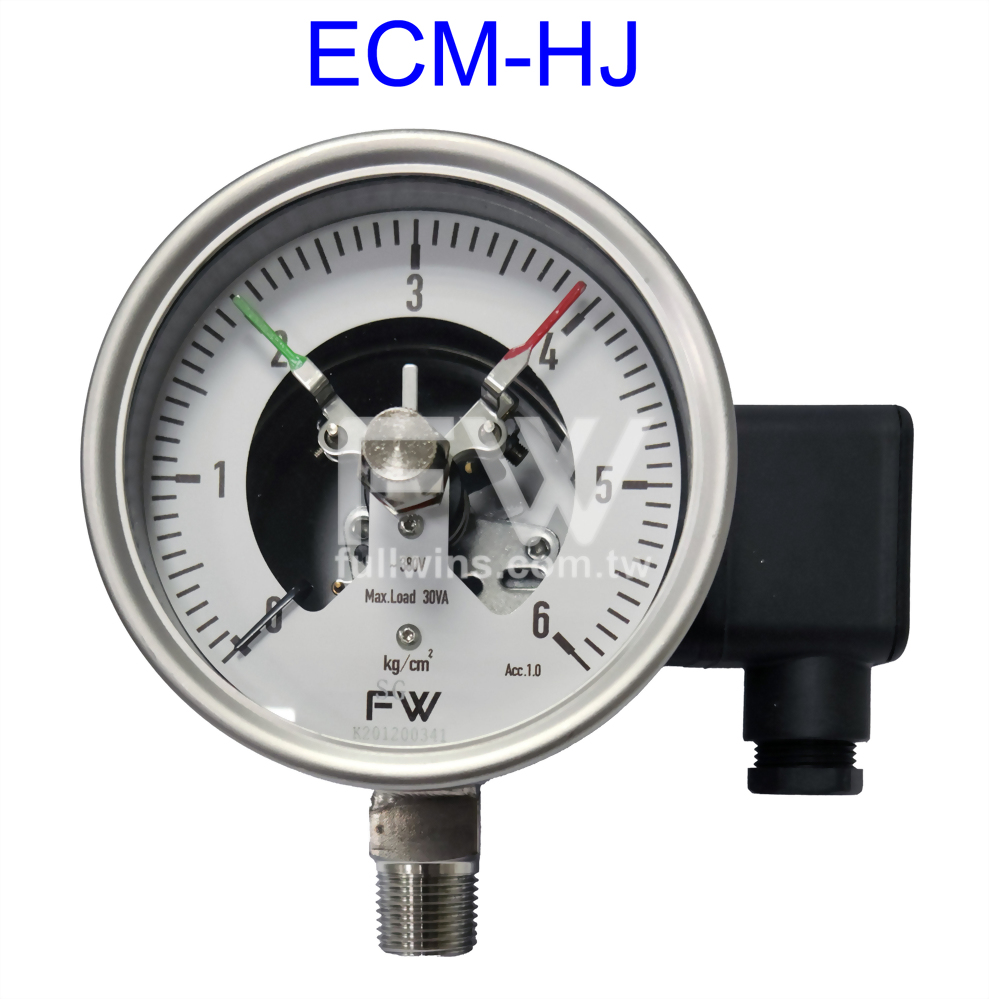

型號HJ
最大電壓
AC380V / DC220V
負載電流
< 1.0 A
開關功率
30VA
接點動作
|

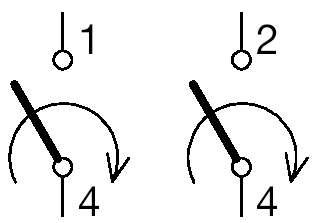

示意圖 |
動作說明 |
代號 |
|
單接點 |
||
|
|
當指針到達設定點時, 接點導通 (NO – 常開) |
1a |
|
|
當指針到達設定點時, 接點斷開 (NC – 常閉) |
1b |
|
雙接點 |
||
|
|

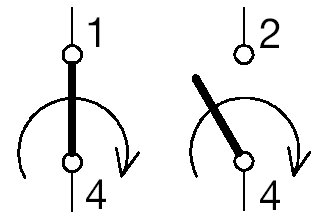

上限：當指針到達設定點時, 接點導通 下限：當指針到達設定點時, 接點斷開 (NO + NC – 上限常開, 下限常閉) |
1a1b |

|

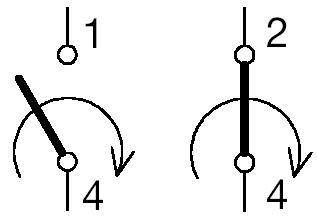

上限：當指針到達設定點時, 接點斷開 下限：當指針到達設定點時, 接點導通 (NC + NO – 上限常閉, 下限常開) |
1b1a |

|
當指針到達設定點時, 接點導通 (NO x 2 – 常開x2) |
2a |

|

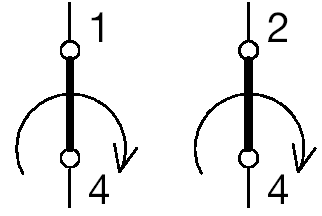

當指針到達設定點時, 接點斷開 (NC x 2 – 常閉 x 2) |
2b |
磁助式接點是適用於幾乎所有操作條件的通用型接點。
設定點上的磁鐵可以增加接觸壓力，並保護觸點免受開關操作過程中電弧的影響。
磁助式接點壓力錶的額定電流很低，不超過0.3A，某些型式最大可達1A，因此搭配繼電器是一種常見的工業應用，繼電器接收接點壓力錶的電信號來控制大型負載的開關操作，例如:馬達、泵、閥門等。磁助式接點是一種被動、無電位警報接點，無需外部電源即可運作，但它不適合在危險區域操作。
常開型接點 Normal Open (N.O.) ：它的接觸針由測量儀器的指針帶動，到達設定點時，接觸針就會被設定點上的磁鐵吸附，使接點閉合。
常閉型接點 Normal Close (N.C.) ：接觸針被設定點上的磁鐵吸附，接點閉合，當指針經過設定點時，指針上的撥桿會撥離被磁鐵吸附的接觸針，使接點斷開。

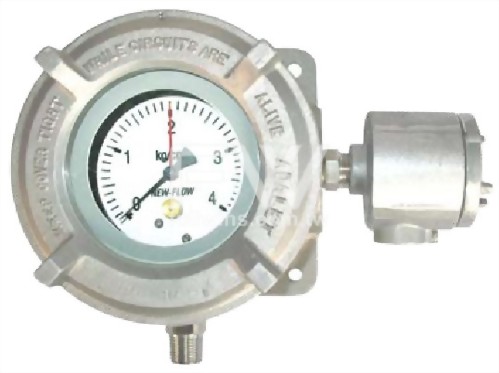

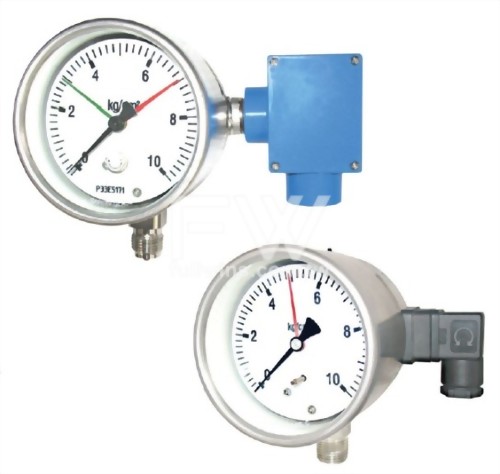

接點壓力錶不僅可以顯示壓力數值，還能在壓力達到設定值時觸發接點開關動作，啟動自動控制或警報系統，廣泛應用於機械設備、工業過程、能源管理和其他需要壓力監控和控制的領域。
