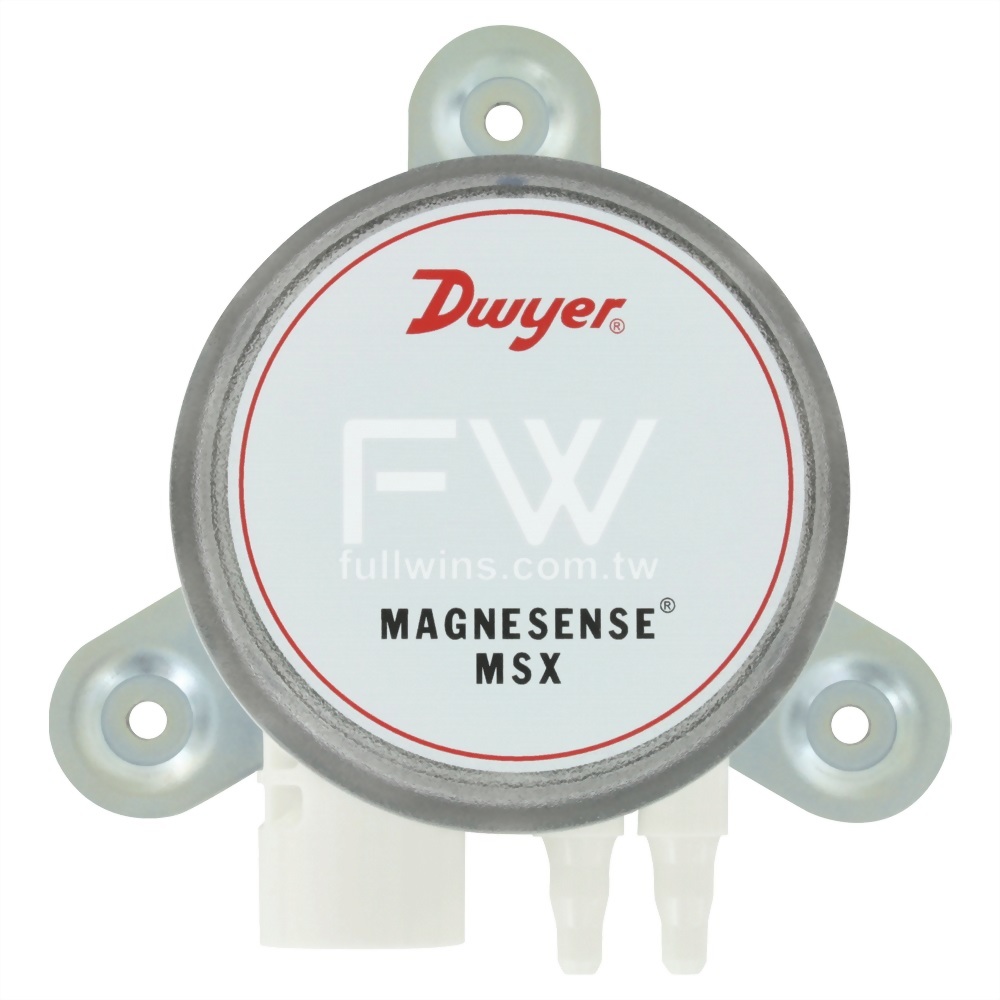

DWYER MSX Magnesense 差壓傳送器

型號 : MSX

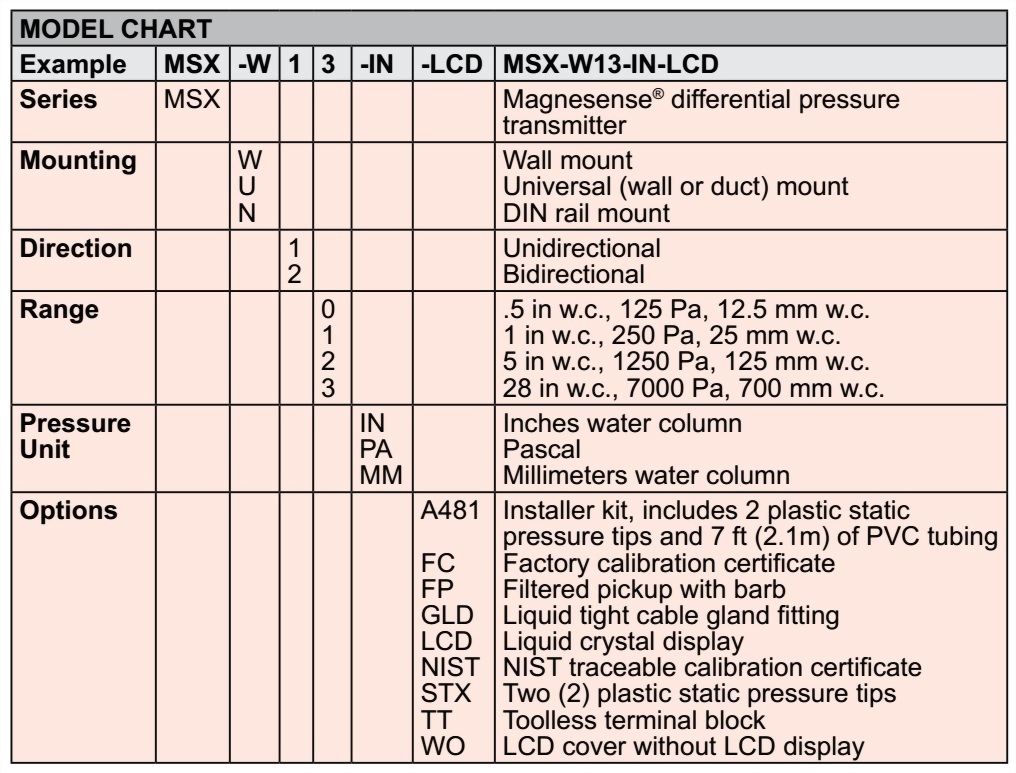

以下請選擇您要詢問的產品規格:

*安裝型式:
*量程(可自設單向or雙向):
其他選項:

Dwyer Magnesense® MSX系列取代MS2系列, 同樣具有穩定和多功能的特性, MSX 簡化了選型內容。壓力單位 Pa、mm wc 和 in w.c., 所有壓力範圍都可以設定為單向或雙向模式, 總共有 32種壓力量程。MSX 傳送器輸出可以設定為壓力模式或風速/風量模式, 傳送器已含有平方根參數功能來計算流量。電壓輸出(0-5V;0-10V)和電流輸出(4-20mA)模式可應用在控制和設備信號輸出驗證。


適用介質: 空氣 或 非可燃性的兼容氣體

精度: ±1% FSO

穩定性: ±1% FSO/year

溫度限制: -20 to 70°C

壓力限制: Range 0 和Range 1 : 最大操作壓力3.6 psi ; 爆裂壓力6 psi

                 Ranges 2 和Range 3 : 最大操作壓力6psi ; 爆裂壓力6 psi

電源: 10-36 VDC(2-wire), 17-36 VDC or isolated 21.6-33 VAC (3-wire)

輸出訊號: 4-20mA (2-wire); 0-10V or 0-5V selectable (3-wire)

反應時間: 即時(默認) or 3秒(選項)

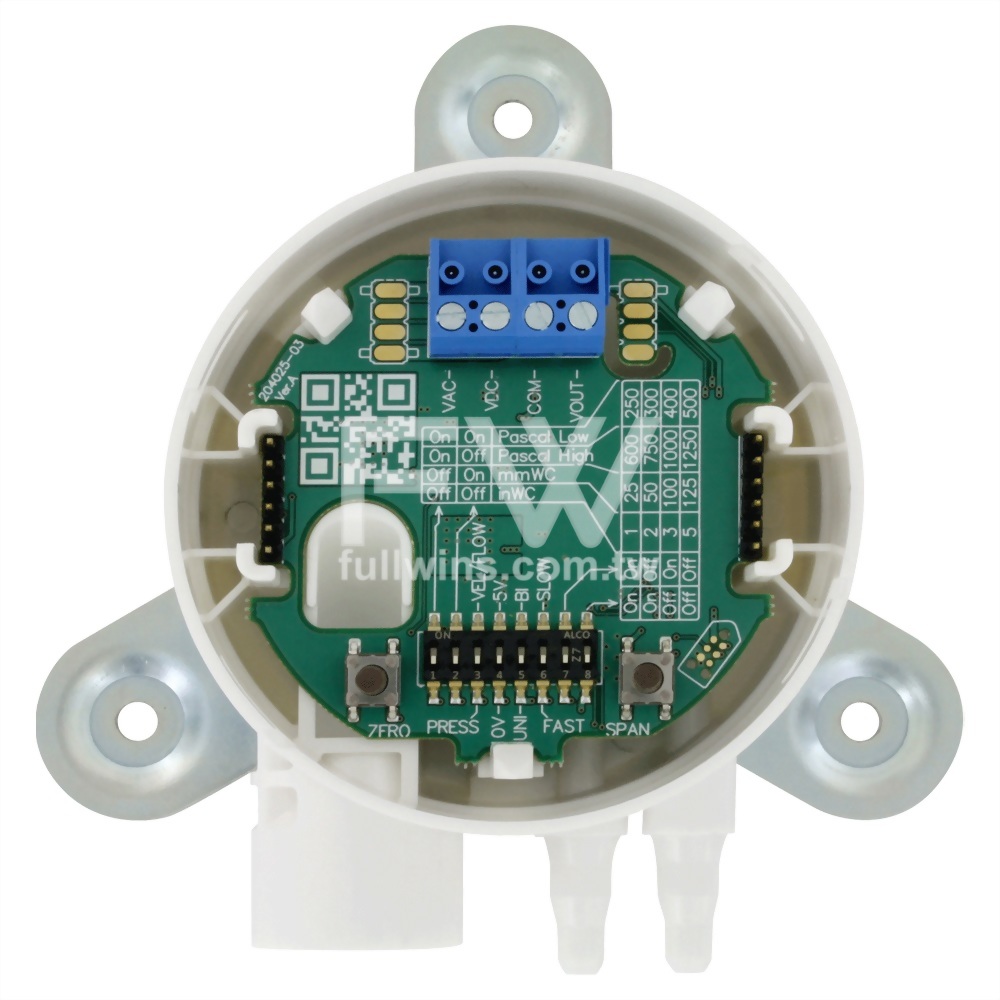

Zero and Span 調整: 數字按鈕

迴路電阻: 4-20mA輸出: 0-1250 Ω max ; 0-5V;0-10V輸出: min. load resistance 1 kΩ.

額定電流: 21 mA max continuous

電線接頭: 4-wire removable European style terminal block for 16 to 26 AWG

入線口: 1/2˝ NPS thread

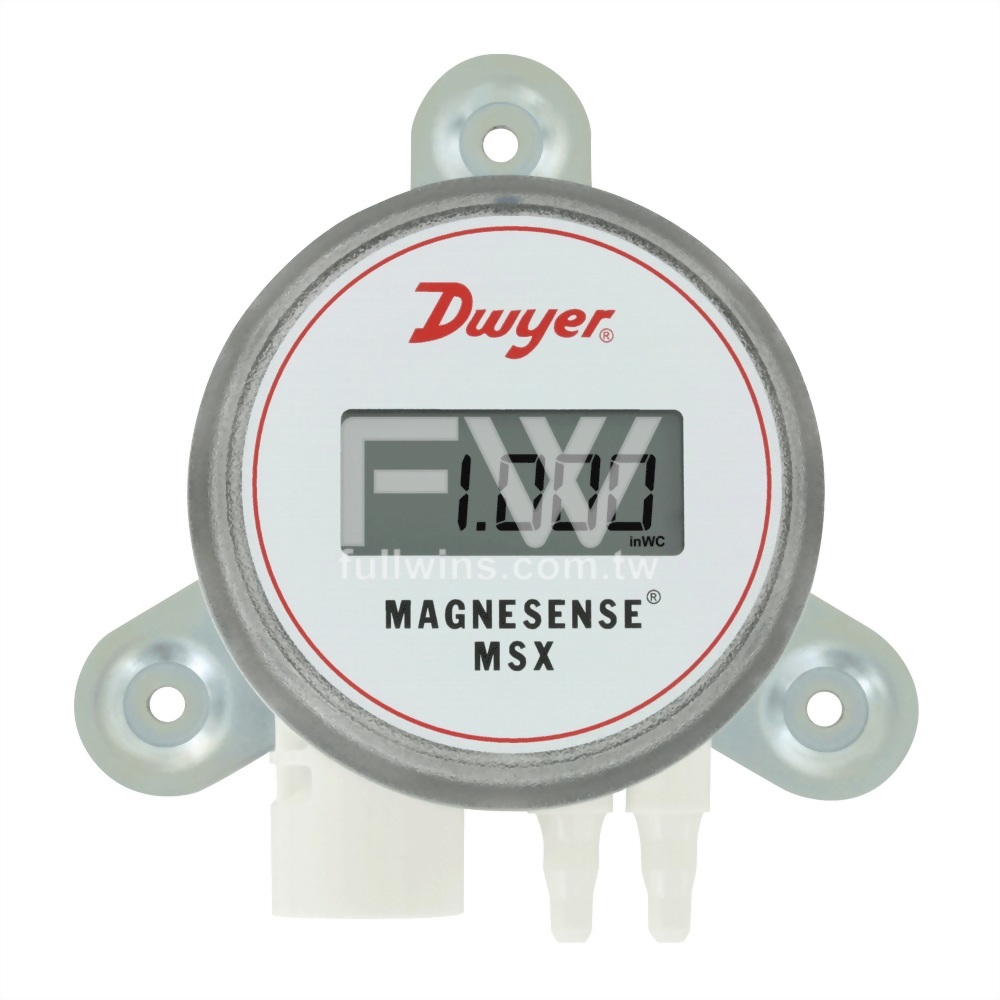

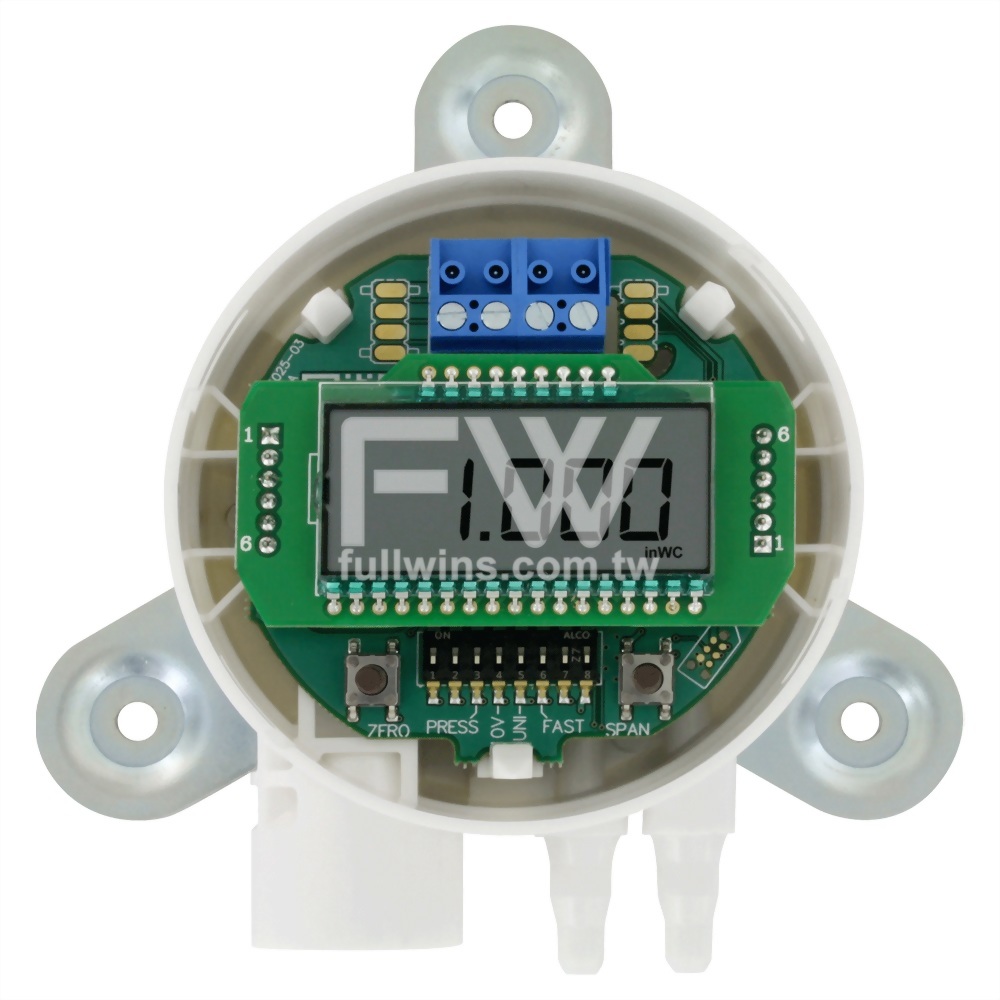

顯示器 (選項): 4 digit LCD

接續口: 適用軟管ID1/8˝, 3/16˝, 1/4˝, 5 mm, and 6 mm

防護等級: NEMA 4X (IP66),UL 2043 (Plenum), UL94 V-0.

安裝方向: 壓力感知器量測不受方向影響

重量: 230g

認證機構: CE




壓力模式 & 風速/風量模式

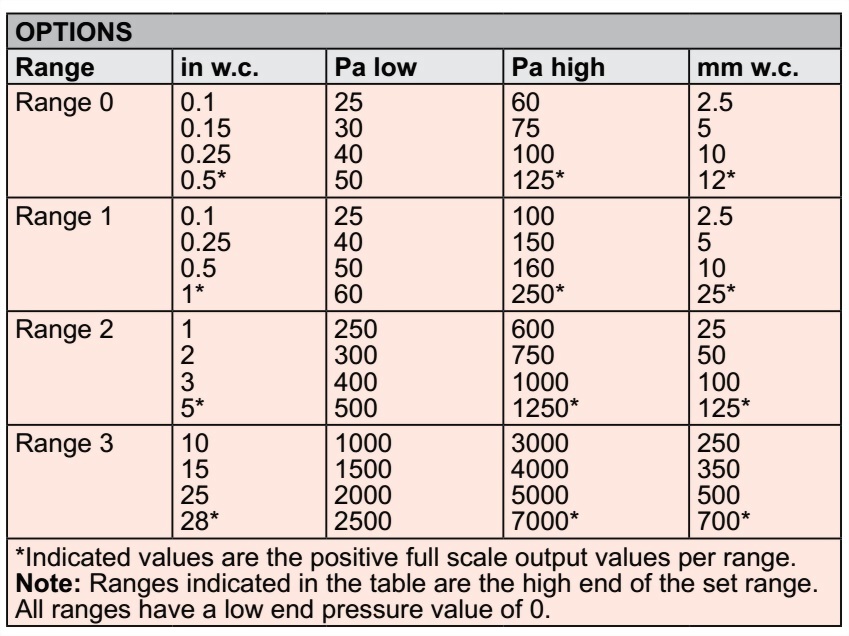

32種壓力量程 , 可設定單向或雙向模式

壓力單位 Pa ; mm wc ; in w.c.

輸出4-20mA ; 輸出0-5V ; 輸出0-10V

空氣處理裝置中的過濾器監控

製藥/半導體潔淨室的建築壓力

商業建築中的管道靜壓

VAV 系統中的空氣速度/流量
