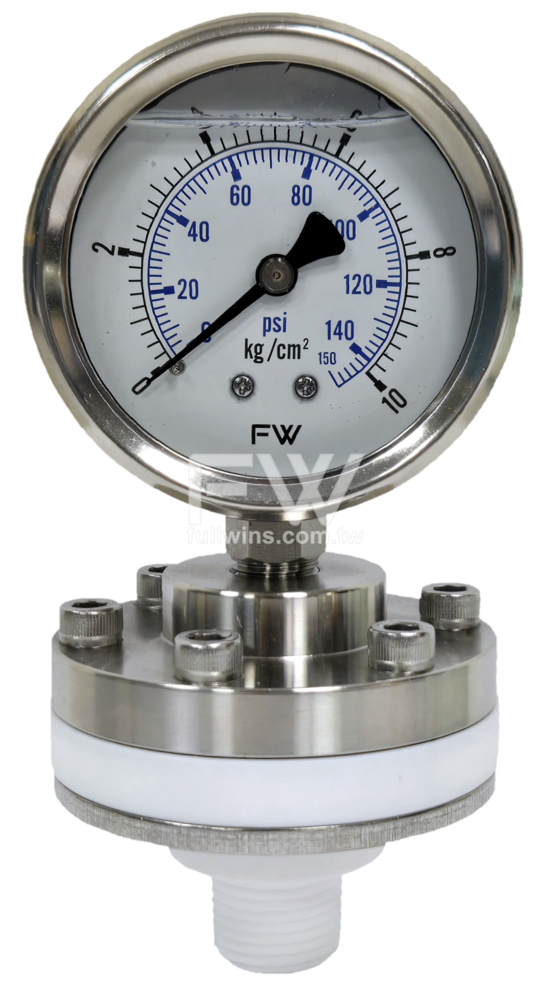

牙口型隔膜式 — 耐蝕塑膠材質

適用範圍

0/1 ~ 0/25 kg/cm² (bar) 正壓 / 真空 / 聯成
微壓 0/500mmH₂O~0/5000mmH₂O

儀錶接口

1/4" ; 3/8" ; 1/2" PT / NPT / PF  母牙

接續口

1/4" ; 3/8" ; 1/2" ; 3/4" ; 1"  PT / NPT / PF 公牙 / 母牙

本體

Ø70mm(標準) ;Ø150mm(微壓) ; Ø55mm    *其他尺寸可訂製
上座: PP ; PVC ; Teflon (PTFE) ; PVDF ; SS304 ; SS316 ; SS316L
下座: PP ; PVC ; Teflon (PTFE) ; PVDF

隔膜膜片

單層Teflon (PTFE) ; 雙層SS316L+ Teflon (PTFE)    *視儀錶量測範圍而定

螺 絲

標準:不銹鋼SS304   選項: 鈦螺絲    *其他材質需洽詢

操作溫度

PP — +80℃內於PN 1bar , +20℃內於PN 10bar (線性)
PVC — +60℃內於PN 1bar , +20℃內於PN 10bar (線性)
PTFE / PVDF — +120℃內於PN 1bar,  +40℃內於 PN 10bar (線性)
充填液: 甘油(80℃內)；中溫油(80℃~200℃)

充填液體

甘油(80℃內)；中溫油(80℃~200℃)
特殊選項 --- 純水；矽油；氟化油
