普通乾式壓力錶

型號 : 113

以下請選擇您要詢問的產品規格:

*外殼材質:

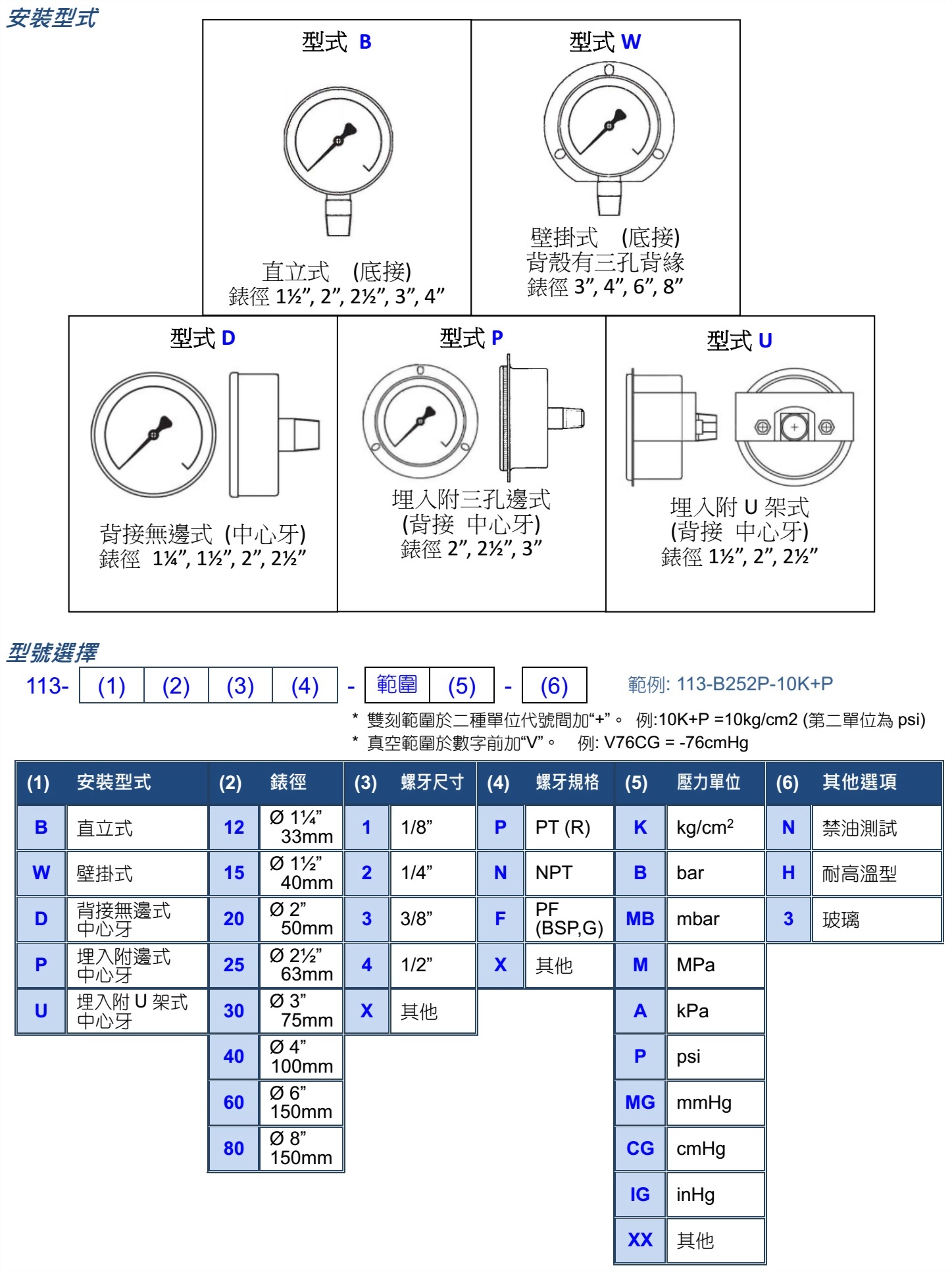

*安裝型式:
*錶徑:
*螺牙:
*刻度範圍:
選項:

錶面直徑

1¼” (33mm) ; 1½” (40mm) ; 2” (50mm) ; 2½” (63mm) ;3” (75mm) ;
4” (100mm) ; 6” (150mm) ; 8” (200mm)

錶殼

鐵烤漆 --- 錶徑1½” ~ 8”
不銹鋼304SS --- 錶徑1¼”背接式 ; 錶徑1½”直立式&背接式
黑色塑殼 --- 錶徑2”直立式 ; 錶徑1½”~2”背接式

接續部

公螺牙
錶徑 1¼” ~ 1½” --- 1/8” PT (一分)
錶徑 2” ~ 2½” --- 1/4” PT (二分)
錶徑 3” ~ 6” --- 3/8” PT (三分)
錶徑 8” --- 1/2”PF(四分)                               * 其他牙規可批量訂製

主要結構

巴登管(Bourdon Tube)

內機零件

鏡面

PC/壓克力 ; 玻璃

指針

鋁版烤黑漆

刻劃銘版

鋁版印刷, 白底, 雙刻劃---& &; 單刻劃---

精度

刻度0~25% --- ±3%F.S.(滿刻度x3%)
刻度25~75% --- ±2%F.S.(滿刻度x2%)
刻度75~100% --- ±3%F.S.(滿刻度x3%)

操作溫度

60℃以內
(選項) 耐高溫150 (刻度範圍0-10kg/cm2以上適用)

量程範圍

正壓(錶壓) 0/1kg/cm2 (15psi) ~ 0/350kg/cm2 (5000psi)
負壓(相對真空0/-76cmHg(-30inHg)(-1kg/cm2)
正負壓(聯成) -76cmHg/0/1 ~ -76cmHg/0/35kg/cm
<其他單位, 例如psi, bar, MPa, kPa…等等可訂製>


適用於無腐蝕性、無結晶性、無黏稠性之無雜質氣體及液體。避免安裝於壓力脈衝大及震動處。常應用於水壓、空壓之機械設備、工程管路等。
